簡述LED發展趨勢
發光二極管作為一種新的光源，它具有高效、環保、壽命長、節能等等不可比擬的強大優勢。它就是照明技術未來的發展趨勢。以下案例基于 NY8A051E單片機，工程師使用其設計了一種適用于家庭的多功能LED白光系統。
深圳宇凡微提供LED恒流驅動方案，可以實現LED燈多個級別控制光亮度。與此同時，系統還具有很多強大的功能，例如液晶顯示、溫度檢測、時間日歷、聲光鬧鐘等。

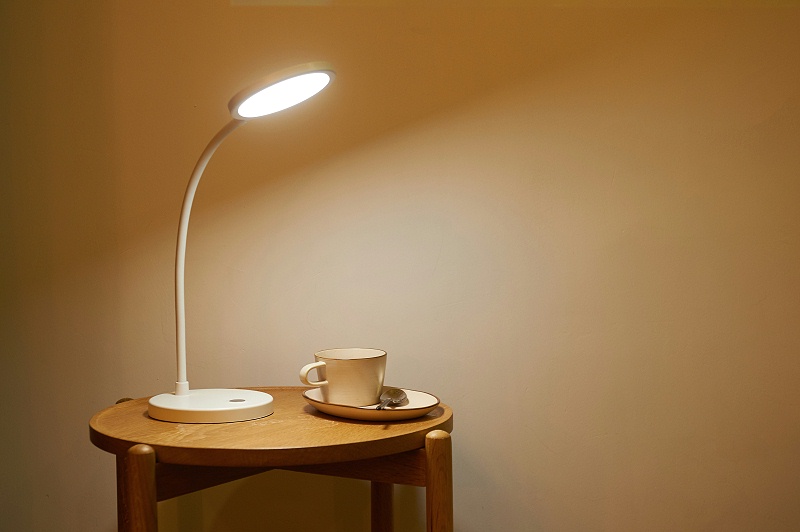

在此詳細介紹系統的軟硬件的設計過程。成功的實驗證明，該多功能發光二極管臺燈穩定、高效、豐富的功能，能夠適用家庭實際應用的要求。
全球能源危機和氣候變暖情況日益嚴重，節能環保已成為全球關注的話題。
照明是人類能源消耗的一個大方面。對于用電量而言，發達的國家照明用電量占總發電量的百分之19，中國也已達到了百分之12。

現今社會進入了“資源節約型、環境友好型”。可以預判，將來不久，發光二極管將取代現有的光源。

以下介紹單片機芯片系統

1、單片機主控系統
本設計的主控系統由深圳宇凡微公司的NY8A051E單片機芯片實現。P0端口外接10K上拉電阻，P0.0~P0.7同時作為NY8A051E的數據接口和液晶數據接口。P2.0~P2.3分別連接到芯片選擇CS端、地址門輸入AS端、數據選擇DS端和芯片的讀/寫輸入端R/W，P3.2連接到其鬧鐘中斷請求輸出IRQ端。P2.5~P2.7分別連接到使能EN端、數據/命令選擇RS端讀/寫選擇RW端。P2.4作為蜂鳴器控制端子。P3.0是芯片的信號輸入。P3.1、P3.4、P3.5、P3.6和P3.7的用作為S2-S6關鍵系統。1.1作為脈寬調制信號的輸出端，連接到脈寬調制調光控制芯片的調光端。系統晶振電路由12兆赫茲晶振和兩個30PF電容組成。復位電路由S1鍵、10K電阻和10uF電解電容組成。
2、恒流驅動系統

設計中，發光二極管光源相互是并聯的，由20毫米的高亮度和低功率的發光二極管燈泡進行組成。每一個發光二極管燈泡的電壓降都約為3.1V，工作電流約為20mA。根據白光發光二極管的正向特性，在端電壓超過正向導通電壓時，微小的電壓波動就會導致工作電流的劇烈變化，影響了發光二極管的正常使用。固定的發光二極管應該使用恒流驅動。NY8A051E單片機芯片具有抖動特性，大大提高了電磁干擾，并且具有過溫、過壓、過流、發光二極管開路保護等多種功能。

通過芯片上的調光端子，方便地進行模擬和脈寬調制調光。模擬調光直接改變流過發光二極管的電流大小來實現亮度調節，除了亮度的變化之外，還會有白光的質量影響，不同電流下發出的白光的顏色偏移。

因此，設計采用的是脈寬調制調光方案。脈寬調制調光的基本原理：保持發光二極管的正向導通電流的恒定，并且通過控制電流導通和截止的時間來改變輸入脈沖信號的占空比例，使發光二極管產生了明暗變化。利用了人眼的適應效應，當發光二極管的明暗變化頻率超過120赫茲時，眼睛不會感覺到閃爍，而是看到平均的發光二極管亮度。

脈寬調制調光的特點：發光二極管是正向導通電流恒定；

                                    色度不會像模擬調光那樣發生變化。
