  • NY8A056A

NY8A056A單片機

NY8A056A是以EPROM作為記憶體的8位元微控制器,專為家電或量測等等的I/O應用設計。採用CMOS製程並同時提供客戶低成本、高性能、及高抗電磁干擾等顯著優勢。NY8A056A核心建立在RISC精簡指令集架構可以很容易地做編輯和控制,共有55條指令。除了少數指令需要2個時序,大多數指令都是1個時序即能完成,可以讓使用者輕鬆地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又複雜的應用。

全國熱線

0755-82225097

產品概述Product overview

56A

NY8A056A是以EPROM作為記憶體的8位元微控制器,專為家電或量測等等的I/O應用設計。採用CMOS製程並同時提供客戶低成本、高性能、及高抗電磁干擾等顯著優勢。NY8A056A核心建立在RISC精簡指令集架構可以很容易地做編輯和控制,共有55條指令。除了少數指令需要2個時序,大多數指令都是1個時序即能完成,可以讓使用者輕鬆地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又複雜的應用。

在I/O的資源方面,NY8A056A有16根彈性的雙向I/O腳,每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain)輸出。此外針對紅外線搖控的產品方面,NY8A056A內建了可選擇頻率的大電流輸出紅外載波發射口,電流可在3V供電時達到340mA。

NY8A056A有三組計時器,可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外NY8A056A提供2組8位元解析度的PWM輸出或者蜂鳴器輸出可用來驅動馬達、LED、或蜂鳴器等等。

NY8A056A採用雙時鐘機制,高速振盪或者低速振盪都可以分別選擇內部RC振盪或外部Crystal輸入。在雙時鐘機制下,

NY8A056A可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。並且微控制器在使用內部RC高速振盪時,低速振盪可以同時使用外部精準的Crystal計時??梢跃S持高速處理同時又能精準計算真實時間。

在省電的模式下如待機模式(Standby mode) 與睡眠模式(Halt mode)中,有多種事件可以觸發中斷喚醒NY8A056A進入正常操作模式(Normal) 或 慢速模式(Slow mode) 來處理突發事件。

功能特點Functional characteristics
  • 寬廣的工作電壓:(指令週期為4個CPU clock,亦即4T模式)
    ? 2.0V ~ 5.5V @系統頻率≦8MHz。
    ? 2.2V ~ 5.5V @系統頻率>8MHz。

  • 寬廣的工作溫度:-40°C ~ 85°C。 超過±8KV的ESD。
    ? 雜訊過濾功能(Noise Filter)打開時可容忍超過±4KV的EFT。(操作電壓@5V)





  • 1Kx14 bits EPROM。 96 bytes SRAM。
    16根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PA[7:0]、PB[7:0]。


  • PA[5, 3:0]及PB[3:0]可選擇輸入時使用內建下拉電阻。
    ? PA[7:6, 4:0]及PB[7:0]可選擇輸入時使用上拉電阻,上拉電阻值可選擇100kΩ 或 1MΩ。

  • PB[7:0]可選擇開漏極輸出(Open-Drain)。
    ? PA[5]可選擇當作輸入或開漏極輸出(Open-Drain)。
  • 所有I/O腳輸出可選擇定灌電流(Constant Sink Current)或一般灌電流(Normal Sink Current)或大灌電流(Large Sink Current)。
  • 8層程式堆棧(Stack)。 存取資料有直接或間接定址模式。
     一組8位元上數計時器(Timer0)包含可程式化的頻率預除線路。
  • 二組8位元下數計時器(Timer1, 2)可選重複載入或連續下數計時,二組8位元下數計時器可合併成一組16位元計時器。
    二個脈衝寬度調變(PWM1, 2)。 二個蜂鳴器輸出(BZ1, 2)。
  • 38/57KHz紅外線載波頻率可供選擇,同時載波之極性也可以根據數據作選擇。大電流輸出紅外線載波發射口,可選一般或340mA灌電流。 內建準確的低電壓偵測電路(LVD)。
  • 內建準確的電壓比較器(Voltage Comparator)。
    內建上電復位電路(POR)。
    內建低壓復位功能(LVR)。
  • 內建看門狗計時(WDT),可由程式韌體控制開關。
     雙時鐘機制,系統可以隨時切換高速振盪或者低速振盪。
  • 高速振盪: E_HXT (超過6MHz外部高速石英振盪)
    E_XT (455K~6MHz外部石英振盪)
    I_HRC (1~20MHz內部高速RC振盪)
  • 低速振盪: E_LXT (32KHz外部低速石英振盪)
    I_LRC (內部32KHz低速RC振盪)

  • 四種工作模式可隨系統需求調整電流消耗:正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)。

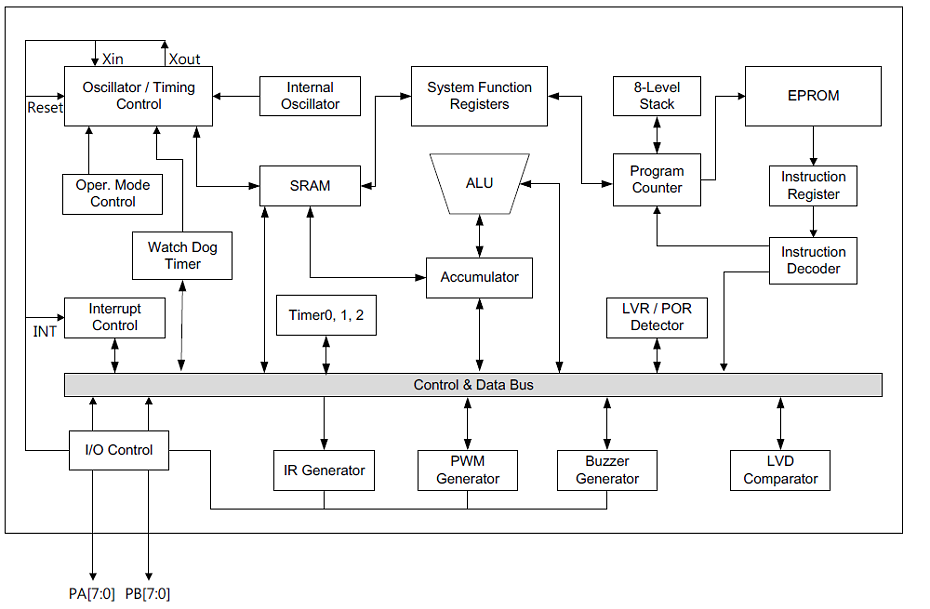

功能框圖Functional block diagram

NY8A056A系統框圖

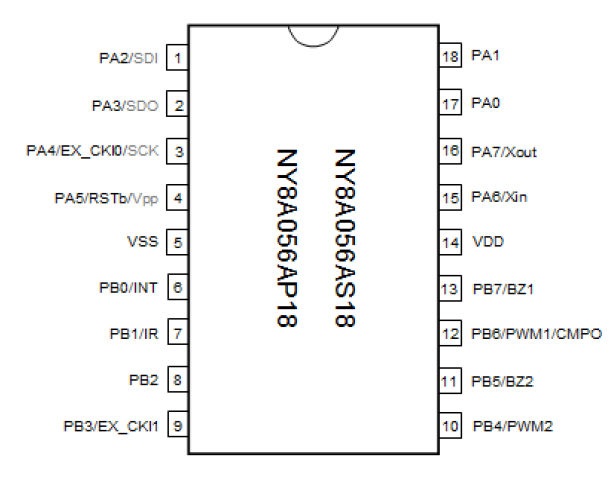

引腳排列圖Pin layout

NY8A056A引腳圖

NY8A056A腳位圖

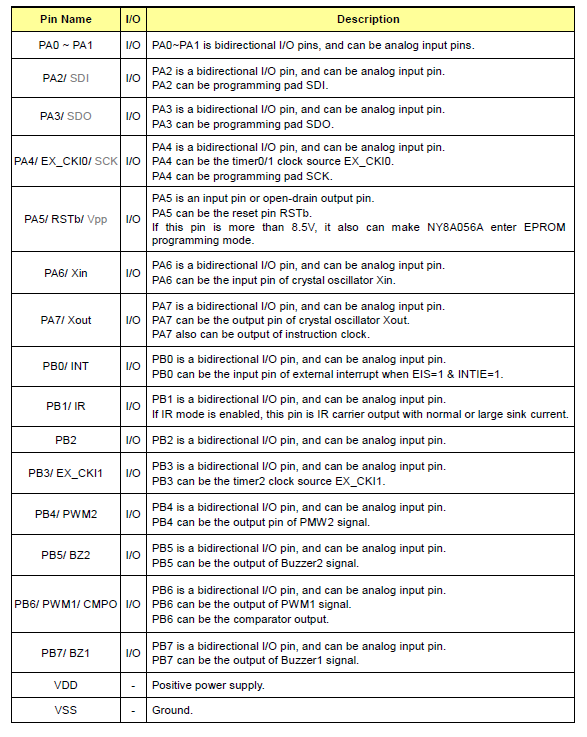

引腳說明Pin description

NY8A056A引腳說明

NY8A056A引腳說明

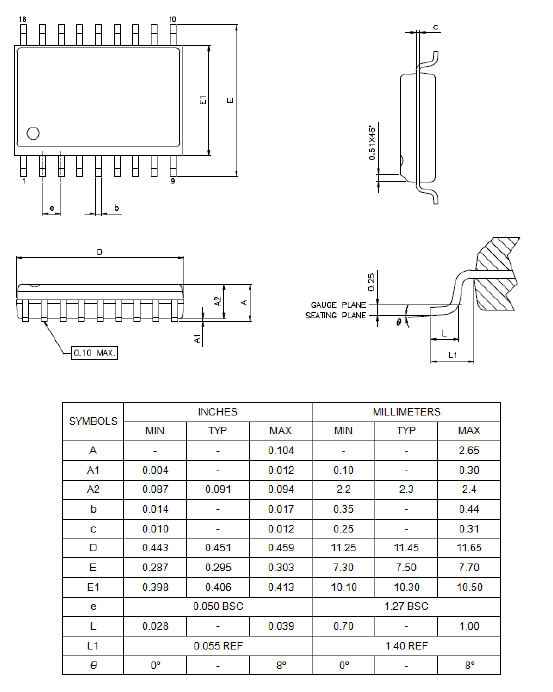

封裝尺寸Package siz

18引腳SOP(300毫寸)

NY8A056A封裝尺寸圖
