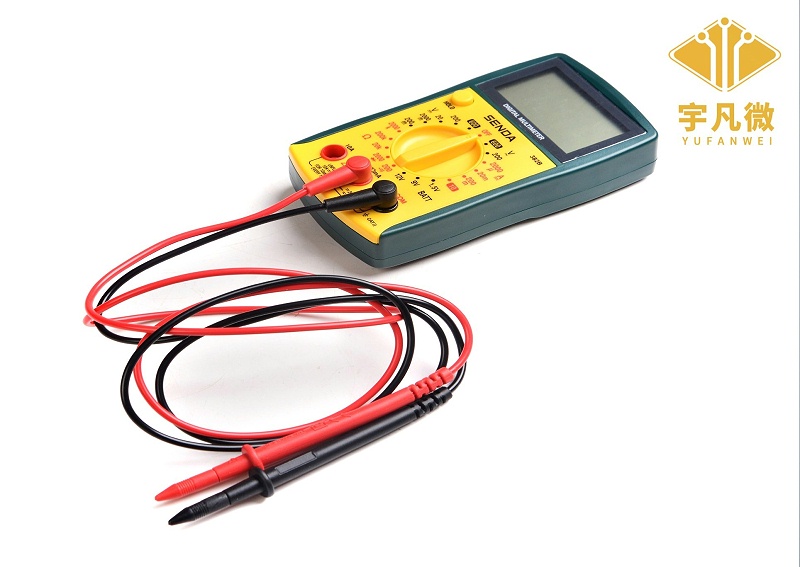

萬用表也稱作數字萬用表，是電子、儀器、儀表和測量領域中大量使用的一種基本測量工具。當前的被廣泛應用于電子及電工測量、自動測試系統和工業自動化儀表燈智能化測量領域，顯示出了廣闊的發展空前。隨著時代科技的進步，萬用表的功能也得到了增強，宇凡微今天介紹的是一種具備嶄新水平的萬用表單片機方案。

        單片機數字萬用表和普通數字萬用表相比，它的外圍電路可以說是大大的簡化了，性能指標也達到了明顯的提高，能夠讓維修、調試的工作變得更加的方便。宇凡微提供的方案是以自身研發的單片為核心設計，核心承擔了對測量采用、值轉換機器檔位的選擇的工作，它的功能都是由其硬件和軟件外加少量的外圍電路來實現。外圍電路包括按鍵選擇檔位，參數測量電路，顯示、播報為測量結果輸出等。

一、數字萬用表的基本原理：
        數字多用表的基本原理是使用一個靈敏的磁電式直流電表(微安表)作為表頭。微小電流通過表頭時，就會顯示出電流。但是電阻表頭無法通過大電流，因此，必須在表頭上串聯幾個電阻進行分流或降壓，從而測量電路中的電流、電壓和電阻。以下各有說明。
1.測直流電流原理。
        將合適的阻抗(分流電阻)排入表頭，則可擴大電流量程。通過改變分流電阻的阻值，可以改變電流的測量范圍。
2.測直流電壓原理。
        將一個合適的電阻串接到表頭上降壓(倍增電阻)，就能擴大電壓范圍。通過改變倍增電阻的阻值，可以改變電壓的量程。
3.測交流電壓原理。
        由于表頭是直流電表，因此測量交流時，需要加加一并、串式半波整流電路，把交流整流變為直流，再經過表頭，這樣就可以測量交流電壓了。擴充交流電壓范圍的方法類似于直流電壓量程。
4.測電阻原理。

        電阻器是在電表頭上并聯和串聯，同時串接一節電池，使得電流通過被測電阻，根據電流的大小，即可測得電阻值。通過改變分流電阻的阻值，可以改變電阻的范圍。

二、萬用表的總體框架組成及作用：
        1.復位電路，復位清零的作用，在每次測量之前準備。
        2.震蕩電路，消除外來干擾，讓工作電路更加穩定。
        3.ADC輸入，將輸入量進行ad轉換。
        4.被測量顯示，顯示測量的數值。
        5.超限警報，用作當測量量超出量程范圍的時候可以發出警報
        6.ADC使能控制，用來對輸入量進行控制，允許輸入或者不允許。

三、芯片的功能特性：
        1.8k字節在系統可編程flash存儲器
        2.1000次擦寫周期
        3.三個16位定時器
        4.八個中斷源
        5.全雙工UART串行通道
        6.低功耗空閑和掉電模式
        7.全靜態操作：0Hz-33Hz
        8.三級加密程序存儲器
        9.雙數據指針
        10.掉電標識符
        11.掉電后中斷可喚醒
        12.看門狗定時器

        以上就是宇凡微關于萬用表單片機方案設計的相關知識說明，簡單介紹了萬用表的工作原理，框架組成以及芯片的功能特性。宇凡微專注于單片機宇凡微專注于單片機應用方案的設計和開發，電子產品方案的研發、mcu定制開發。還有相關的疑問朋友可以點擊官網的“在線咨詢”或者撥打客服熱線，我們將會為您詳細解答！
