今天為大家?guī)淼氖顷P于半橋驅動芯片的內容，最近有很多朋友在問什么是半橋驅動芯片，半橋驅動芯片的工作原理是什么?宇凡微工程師將為大家一一解答。

一、什么是半橋驅動芯片

一顆驅動芯片只能用于控制H橋一側的2個MOS管，因此采用半橋驅動芯片時，需要兩顆該芯片才能控制一個完整的H橋，而這個芯片就叫做半橋驅動芯片。

二、半橋驅動芯片的工作原理

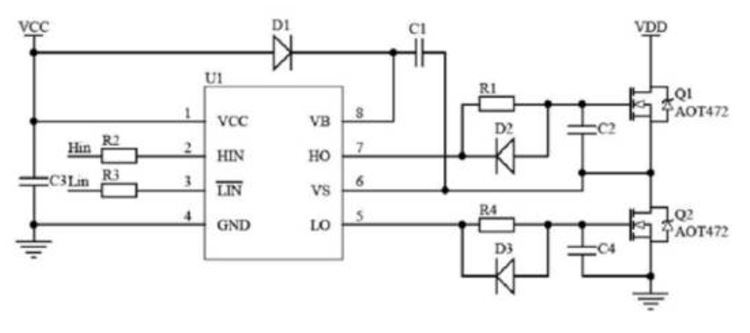

半橋驅動電路的關鍵是如何實現上橋的驅動，圖中C1為自舉電容，D1為快恢復二極管，PWM在上橋調制。當Q1關斷時，A點電位由于Q2的續流而回零，此時C1通過VCC及D1進行充電。當輸入信號Hin開通時，上橋的驅動由C1供電，于C1的電壓環變，VB隨VS的升高而浮動，所以C1稱為自舉電容。每個PWM周期，電路都給C1充電，維持其電壓基本保持不變。D1的作用是當Q1關斷時為C1充電提供正向電流通道，當Q1開通時，阻止電流反向流入控制電壓VCC.D2的作用是為使上橋能夠快速關斷，減少開關損耗，縮短MOSFET關斷時的不穩定過程。D3的作用是避免上橋快速開通時下橋的柵極電壓耦合上升(Cdv/dt)而導致上下橋穿通的現象。

三、半橋驅動芯片作用

通過分析半橋驅動芯片的定義，我們能夠得出結論，半橋驅動芯片的主要作用就是用來驅動高壓，高速功率MOSFET和IGBT，通過功率管產生交流電觸發信號，從而產生大電流進一步驅動電機。

以上就是關于半橋驅動芯片是什么的全部內容分享，希望能夠給你帶來幫助，宇凡微提供ic晶元生產及封裝定制，作為九齊一級代理商，擁有十多年的單片機芯片應用方案設計經驗，為廣大電子產品生產商提供MCU應用功能定制開發服務。
