自鎖電路是一種常見的電路，一旦按下開關，電路就可以自動保持連續通電，直到按下其他開關斷開電路。

一、三極管自鎖電路作用

可以將開關串聯在繼電器的主觸點(繼電器線圈)上。與此同時，將繼電器的一一個空余的副觸點(常開觸點)與開關并聯(并且與主觸點接通)。這樣一來，按下開關，副觸點(常開觸點)吸合，電路通電;

松開開關之后，由于副觸點已經吸合，并向繼電器主觸點的線圈供電，線圈反過來又保持副觸點吸合。再將線路從繼電器輸出端引出，電路就可以保持持續的通電了；

保持不間斷的通電狀態能保證機器設備正常運轉;同時也能防止進一步燒壞功率器件。

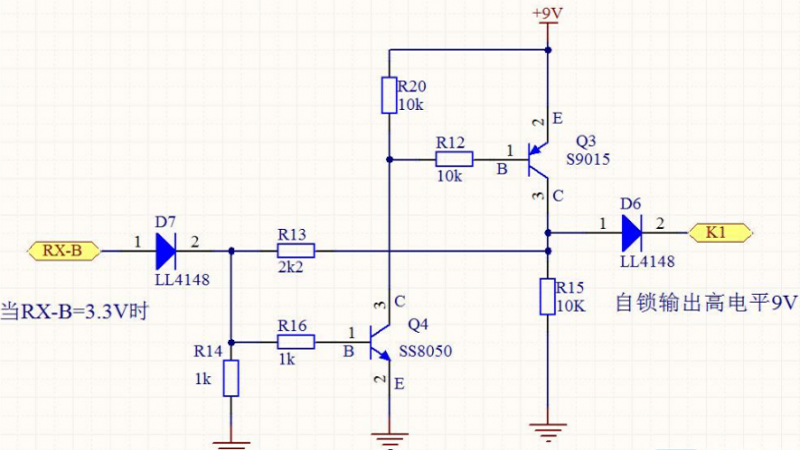

二、三極管自鎖電路圖

三、三極管自鎖電路原理

相觸發導通自鎖和觸發斷開。相當于取代兩個自鎖和觸發器。三極管、全極管和半極管也稱為雙極管和晶體E極。它是一個半導體控制電流的設備。它的作用是將微信放大成一個大范圍的電信號，也用作無觸點開關。

啟動：電機啟動時，臺上電源開關QS，接通整個控制電路電源。按下啟動按鈕其常開點閉合，接觸器線圈KM得電可吸合，并接在兩端的輔助常開同時閉合。

主回路中:主觸頭閉合使電動機接入三相交流電源啟動旋轉。

二次回路中:按鈕按下后把電送到KM線圈， KM輔助觸點接通后也為KM線圈供電，這樣就形成了兩路供電。

松開啟動按鈕時，雖然一 路已經斷開 ，但KM線圈仍通過自身的輔助觸點這一通路保持給線圈通電，從而確保電機繼續運轉。這種依靠接觸器自身常開輔助觸點而使其線圈保持通電的方式，稱為接觸器自鎖，也叫電氣自鎖。這對起自鎖作用的輔助常開觸點稱為自鎖觸點，這段電路稱為自鎖電路。

可以將開關串聯在繼電器的主觸點(繼電器線圈)上。與此同時，將繼電器的一一個空余的副觸點與開關并聯(并且與主觸點接通)。這樣一來，按下開關，副觸點(常開觸點)吸合，電路通電。

在電力電子設備驅動電路中，如果驅動IC沒有自鎖功能，則需要添加自鎖電路。兩個三極管可以實現常用和最簡單的自鎖電路，并得到了廣泛的應用。宇凡微提供ic晶元生產及封裝定制，作為九齊一級代理商，擁有十多年的單片機芯片應用方案設計經驗，為廣大電子產品生產商提供 MCU應用功能定制開發服務。
