在運算放大器電路中，有一個專有名詞叫做“同相放大器”。同相運算放大器通過兩個規則工作，如電流規則和電壓規則，電流規則指出沒有電流流向運算放大器的輸入，而電壓規則指出運算放大器電壓試圖確保兩個運算放大器輸入之間的電壓差異為零，今天就帶大家詳細了解一下同相放大器。

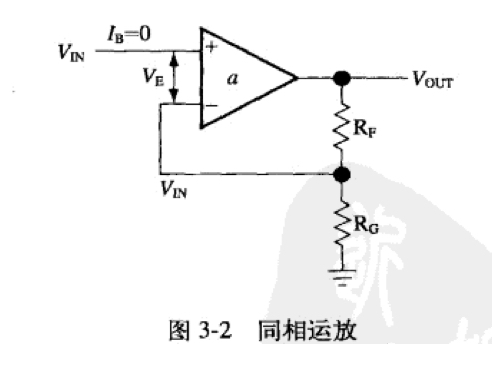

        同相運放中的輸入信號是與同相輸入端連接的，因此，輸入信號源看到的是一個無窮大的阻抗。同相運放中不存在輸入失調電壓，因為Vos=Ve=0，所以，負輸入端必定處于正輸入端相同的電位上。運放的輸出把電流灌入Rf，直到負輸入端也處于Vin的電位上。這一過程使Rg上的電壓等于Vin。

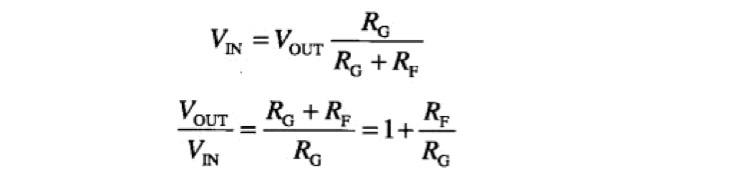

        我們用分壓器規則來計算Vin：Vout是分壓器的輸入，而Vin是分壓器的輸入。由于運放的兩個輸入端都不能有電流流入，因而就可以使用分壓器規則。式3-1是依靠分壓器規則寫出的，在經過一些代數運算之后，可以得到表示為增益形式(3-2)。

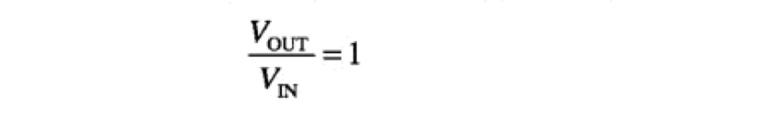

        當Rg相對應Rf變得非常大的時候，我們有Rf/Rg=>0;因此，式3-2可以簡化為式3-3。

        這些條件下，Vout/Vin = 1，而圖中的電路即變成一個單位增益緩沖器。Rg一般是被去除的，因為這樣得到的結果是相同的;當Rg被去除后，Rf也可以被去除(Rf在去除時，必須用短接的方法)。當Rf和Rg都被去除后，運放的輸出端就用一根導線連接到反相端。有些運放在把Rf從電路中去除后會自毀，所以，在許多緩沖設計仍然保留Rf。當把Rf保留在緩沖器電路時，它的作用是保護反向輸入端不受過壓的侵犯，從而限制了流過輸入ESD(靜電放電)結構的電流(一般小于1mA)，而電阻Rf幾乎可以取任何值(經常使用的是20kΩ)。在電流反饋放大器的設計中，Rf是永遠不可以從電路中去除的，因為Rf決定了電流反饋放大器的穩定性。
