TSSOP20是一種表面貼裝封裝，廣泛應用于集成電路的封裝和連接。下面是對TSSOP20封裝的詳細介紹以及尺寸圖：

TSSOP20封裝是一種具有20個引腳的緊湊型封裝。它是一種小型封裝，適用于需要高密度布局的電路設計。TSSOP20封裝具有較低的外部尺寸和較窄的間距，因此能夠在有限的空間內集成更多的功能。這種封裝通常用于集成電路中的邏輯器件、存儲器、放大器和其他各種電子元件。

TSSOP20封裝采用表面貼裝技術，可以直接焊接到印刷電路板的表面，無需插入孔。這種封裝的引腳排列在兩側，每個側面有10個引腳，形成一個矩形。引腳間距通常為0.65毫米，這使得TSSOP20封裝具有較高的引腳密度和較小的封裝尺寸。

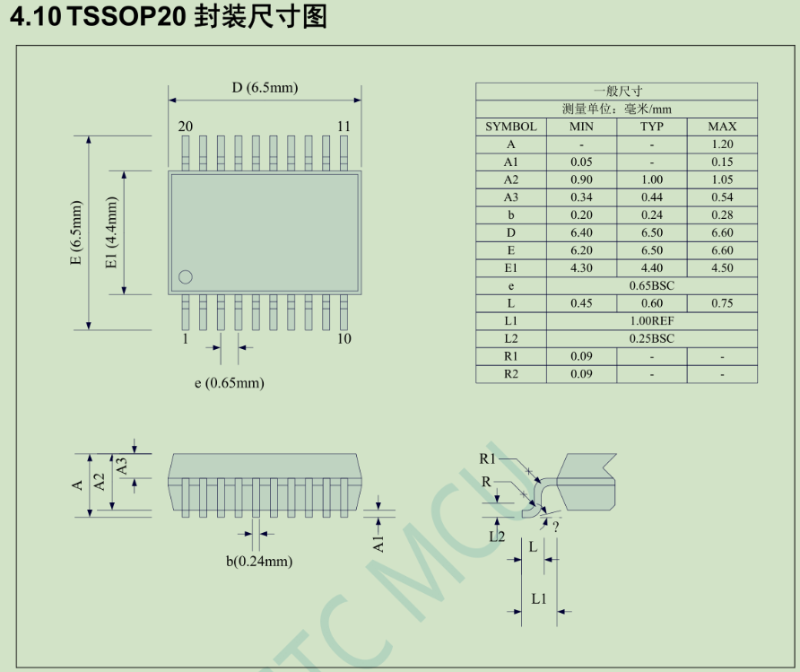

以下是TSSOP20封裝的主要尺寸參數（圖中的尺寸僅供參考，實際封裝可能會有細微差異）：
封裝外部尺寸: 大約6.5mm x 4.4mm
引腳間距:0.65mm
引腳寬度:大約0.23mm
引腳長度:大約0.6mm
封裝高度:大約1.2mm

TSSOP20封裝的設計具有以下優點：
高密度布局：由于其緊湊的封裝尺寸和小間距，TSSOP20封裝適合需要高密度布局的電路設計，可以在有限的空間內實現更多的功能。
表面貼裝技術：TSSOP20封裝采用表面貼裝技術，使得封裝可以直接焊接到PCB表面，提供了更高的制造效率和可靠性。

適用于自動化制造：TSSOP20封裝的引腳排列和封裝尺寸符合標準，便于自動化制造和焊接過程。

總結：
TSSOP20封裝比SOP20封裝更有優勢，尺寸更小，封裝成本更低，宇凡微專注芯片封裝，有這方面需求的朋友歡迎聯系宇凡微客服。
