當我們在進行單片機開發的過程中，常常會遇見電路不工作的情況。而示波器的出現，幫我們解決了這一大難題。今天宇凡微研發工程師將為大家介紹在單片機開發中示波器的使用方法!

一、示波器原理

        示波器他是一種隨著時間而變化的可見信號。可以隨著時間來進行測量電壓。以示波器測量LED閃爍的電壓為例，我們可以看到：

        1、橙色線代表電壓，每當它在頂部時，因高電壓而點亮LED，反之當它在底部時，因電壓低，LED則熄滅。

        2、使用示波器排查問題的原理是通過有無信號來進行辨別。如，你可以測量聲音信號進入電路的位置。如果示波器沒有發現信號，那么這個聲源電路肯定有問題。如示波器有信號，那么改電路沒有問題。

二、示波器的使用方法

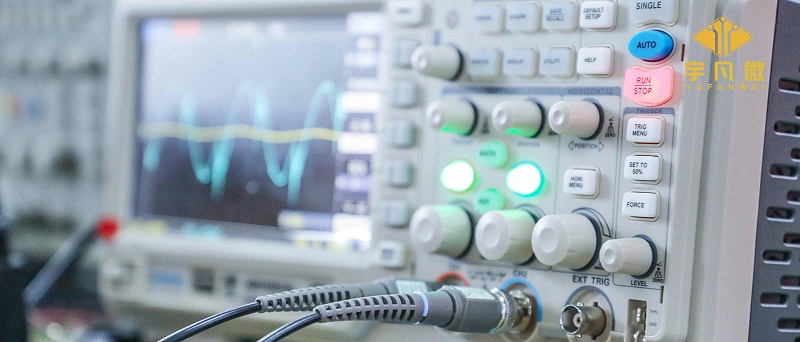

        示波器是這樣的，如下圖：

示波器

        示波器的使用其實并不復雜，以4個步驟來講解析示波器的使用方法：

        1、將示波器鏈接到需要測量的產品上。使用兩根有引線的探針鏈接到BNC和示波器上;

        2、鏈接好示波器后，測量電壓;由于需要在兩點之間進行測量電壓，因此需要同時將探頭連接負極和正極;

        3、一般情況下，負極探針連接到電路的接地極與負極，然后再將正極連接到需要測量的物體。接下來就是將示波器設置到正確的位置;

        4、最后按下“AUTO SET”自動設置按鈕，示波器會分析信號并且將設置調整至最佳狀態。

        以上宇凡微研發工程師位大家分享關于在單片機開發中示波器的使用方法的全部內容，如果您需有單片機方案開發需求，請撥打網站客服電話：0755-8325-1815了解詳情!
