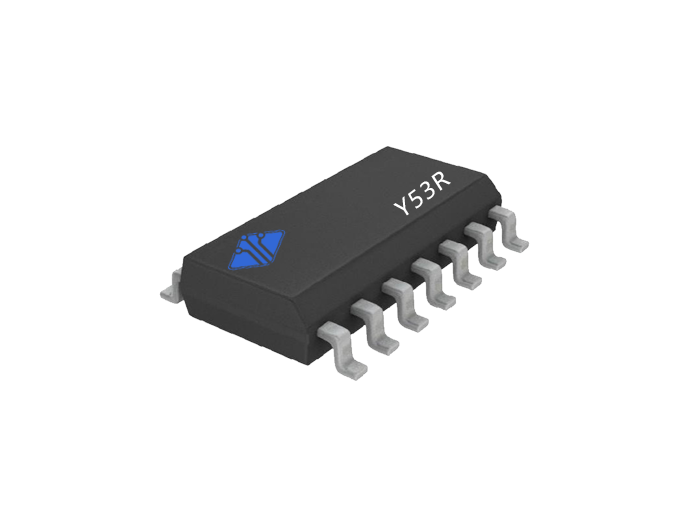

433M合封芯片
Y53R系列主要包含兩個部分
● Y490H-----315/433MHz接收芯片
● Y8A053E-----1K OTP I/O型單片機
服務熱線：0755-82225097
其中，Y490H 是一款高集成度、低功耗的單片 ASK/OOK 射頻接收芯片。高頻信號接收功能全部集成于片內以達到用最少的外圍器件和最低的成本獲得最可靠的接收效果。因此它是真正意義上的“無線高頻調制信號輸入，數字解調信號輸出” 的單片接收器件。正常工作電流 3.0mA，啟動時間2.3ms，接收靈敏度最高可達到-109dBm，非常適合各種低功耗要求的設備等。片內自動完成所有的RF 和 IF 調諧， 在開發和生產中省略了手工調節的工藝環節，進而降低成本，可加快產品上市。
Y8A053E 是一款內置 1K OTP 數據存儲器以及 64 字節數據存儲器，一個硬件比較器，可用于比較兩個引腳之間的信號或內部參考電壓。Y8A053E 還提供二個硬件定時器：一個 8 位定時器、一個 10 位定時器（可以 PWM 模式輸出），和 4 通道 10 位PWM（PWM1~4），支持 C /匯編 語言，編程簡單易上手。Y8A053E 使用細節請查閱 Y8A053E 規格書。
Y490H 主要特性
l 頻率范圍：300MHz - 440MHz
l 高接收靈敏度（2kbps, BER 10E-2）
? -109 dBm @ 315MHz
? -109 dBm @ 433.92MHz
l 低功耗
? 3.0mA/3.3V @ 315MHz
? 3.1mA/3.3V @ 433.92MHz
? 0.01uA/3.3V @ Shut Down Mode
l 低啟動時間：<2.3ms
l 數據速率： ≤ 8Kbps
l 寬工作電壓： 2.0V~ 5.5V
l 內建鏡像抑制，抗干擾性能好
l 接收帶寬：±200KHz
l 無需寄存器配置
Y8A053E 主要特性
l 1Kx14 位的程序存儲器空間。
l 64 字節的通用數據存儲器空間。
l 內置準確的低電壓偵測電路（LVD），十十級電壓選擇 2.20V ~ 4.15V
l 內置準確的電壓比較器（Voltage Comparator）。

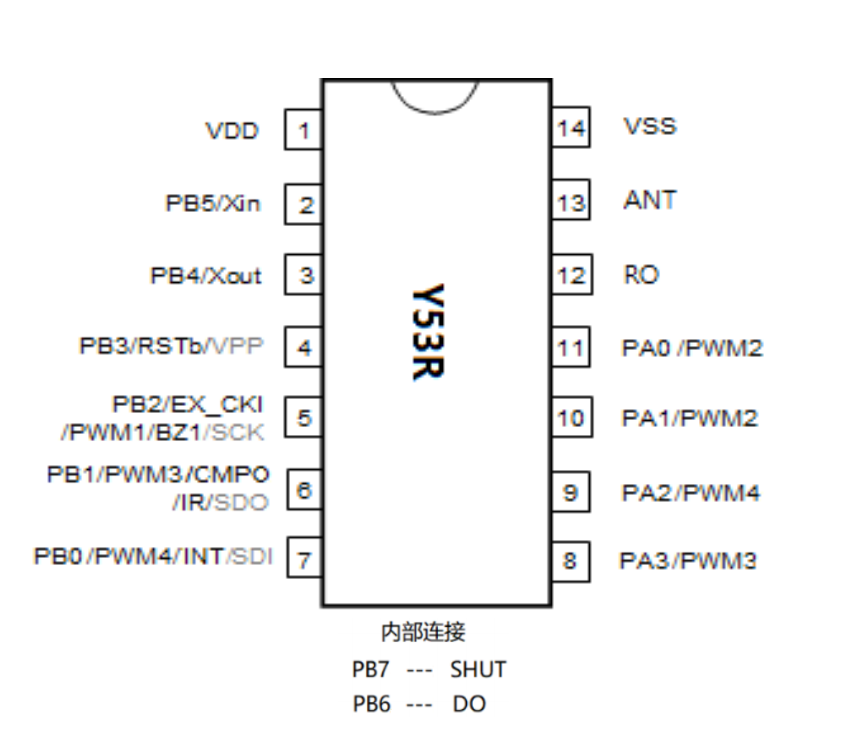

l 10 根可分別單獨控制輸入輸出方向的I/O腳 PA[3:0]、PB[5:0]。 (PB7, PB6 內部對接Y490H芯片)
l PA[3:0]及PB[3:0]可選擇輸入時使用內部下拉電阻。
l PB[5:0]可選擇內部上拉電阻或開漏輸出（Open-Drain）。
l PB[3]可選擇當作輸入或開漏輸出（Open-Drain）。
