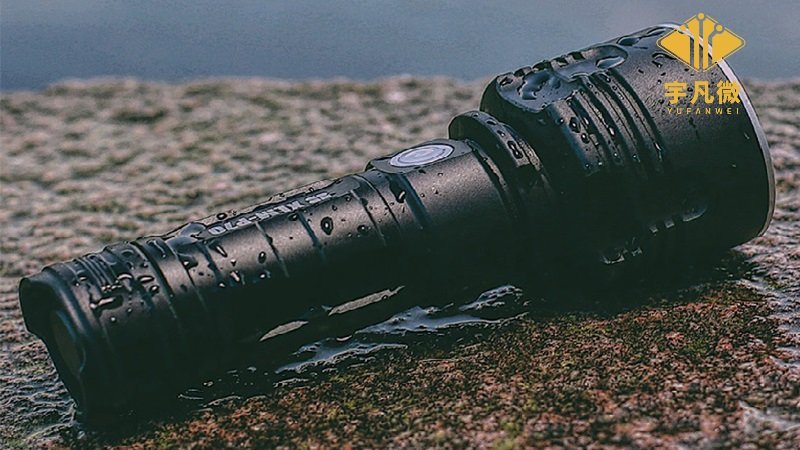

手電筒可以說是一種比較古老的便攜式照明工具，手電筒發明至今，歷經了將近一百年的發展，為了適應不同時期的照明需求，手電筒類型也是經過迭代更新。今天宇凡微為大家帶來的是一種基于單片機的便攜式戶外手電筒開發方案，下面是詳細知識說明。

一、便攜式戶外手電筒方案開發原理

　　宇凡微的NY 單片機是一款高度集成的表面貼裝器件（SMD），單電池或多電池LED驅動器，適用于需要從非常低的輸入電壓進行升壓轉換的應用。它僅需一個外部電感器即可產生恒定電流脈沖，該脈沖非常適合在很寬的工作電壓范圍內驅動單個或多個LED。它提供了易于使用、低成本、節省空間和易于布局的解決方案，手電筒的工作模式分為正常模式和自舉模式。

二、便攜式戶外手電筒方案功能介紹

　　宇凡微設計的便攜式戶外手電筒方案，主控芯片采用九齊單片機NY8A系列小家電單片機，封裝類型是8引腳sop，能夠實現如下功能：

　　（1）工作電壓范圍3-6.0V。

　　（2）單片機腳位功能與原理圖相符合，四個霍爾開關對應開關功能為弱檔/中檔/強檔/爆閃。

　　（3）手電筒弱檔/中檔占空比不變，在恒壓4.2V條件下，強檔在初始占空比工作2分鐘后，燈珠電流在2分鐘內漸變降為1.4±0.1（A）并維持。

　　（4）弱檔功能在恒壓4.2V條件下，燈珠電流在50±5（mA）。

　　（5）爆閃功能在恒壓4.2V條件下，燈珠最高電流限制在1.5A以內。

　　（6）在恒壓不限流4.2-6.0（V）范圍內，強檔初始占空比設置滿足燈珠電流3.0±0.1（A）恒流。

　　（7）戰術開關功能始終功能優先，退出戰術開關功能后，恢復手電筒之前的檔位功能。

　　（8）中檔功能在恒壓4.2V條件下，燈珠電流在700±50（mA）。

　　（9）霍爾開關功能取消待機超過4秒后，再次使用須激活弱檔才能使用功能，改為磁鐵對準哪個霍爾元件，就執行對應的手電筒功能。

　　值得一提的是，宇凡微設計的便攜式戶外手電筒PCB結構圖與市場上其他計時器的公模外殼完全兼容。PCB結構也可根據客戶要求定制。我們的電子計時器PCB結構是一個單面板，產品的形狀可以自己設計和改變，商家能夠創造更多不同的形狀來滿足市場需求。

　　以上就是宇凡微便攜式戶外手電筒的設計方案的全部內容分享，如果您有便攜式戶外手電筒 方案開發需求，歡迎和我們聯系，宇凡微專注于單片機方案開發，MCU應用功能開發，致力于為廣大廠家提供更多新穎的電子產品！
